کابل‌های نوری ای تی معمولاً فیبرهای تک حالته یا چند حالته 250 میکرومتری را در لوله‌های شل ساخته شده از مواد با مدول بالا محصور می‌کنند. این ماده لوله شل مقاومت خوبی در برابر هیدرولیز و استحکام بالایی دارد که می‌تواند محافظت مکانیکی قابل اعتمادی برای فیبرها فراهم کند و به کاهش تأثیر محیط خارجی بر فیبرها کمک کند. لوله شل با ترکیبات ضد آب غیرسمی و بی‌ضرر، مانند پمادهای مخصوص، پر شده است. این امر نه تنها از ورود رطوبت به فیبرها جلوگیری می‌کند، بلکه فشار خارجی را تا حدی کاهش می‌دهد و محافظت کلیدی برای فیبرها فراهم می‌کند.
توضیحات محصول

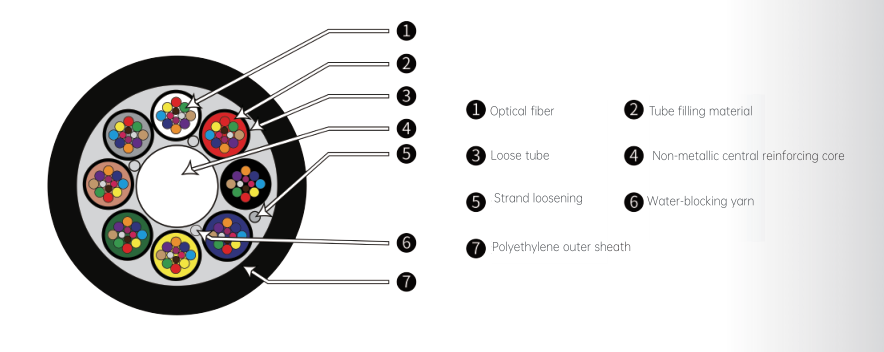

فیبرهای نوری رنگی در یک لوله شل ساخته شده از ماده‌ای با مدول بالا و مقاوم در برابر آب قرار می‌گیرند. لوله شل با یک ترکیب ضد آب غیرسمی و بی‌ضرر پر شده است. در مرکز هسته کابل، یک هسته تقویت‌کننده غیرفلزی (اف آر پی) وجود دارد که لوله شل (یا نخ پرکننده) به دور آن پیچیده شده تا یک هسته کابل دایره‌ای فشرده تشکیل دهد. در خارج از هسته تقویت‌کننده، یک نخ مسدودکننده آب وجود دارد و به دنبال آن یک غلاف پلی‌اتیلن با چگالی بالا به رنگ سیاه یا رنگی اکستروژن می‌شود تا کابل را تشکیل دهد.
ویژگی‌های محصول
◆استفاده از عناصر تقویت‌کننده غیرفلزی منجر به ... می‌شود.
قطر بیرونی کوچک، وزن سبک، انعطاف‌پذیری متوسط، و ...
ضریب اصطکاک پایین برای غلاف بیرونی، که امکان
مسافت‌های طولانی‌تر دمیدن هوا.
◆خمیر روغن مخصوص داخل لوله شل پر شده است تا
محافظت ضربه گیر برای فیبرهای نوری و دستیابی به آن
عملکرد ضد آب برای کابل.
◆ساختار کابل محکم به طور موثر از انقباض لوله جلوگیری می‌کند.
قرار دادن فیبر در لوله‌های شلکابل‌های نوری جت معمولاً فیبرهای تک حالته یا چند حالته 250 میکرومتری را در لوله‌های شل ساخته شده از مواد با مدول بالا محصور می‌کنند. این ماده لوله شل مقاومت خوبی در برابر هیدرولیز و استحکام بالایی دارد که می‌تواند محافظت مکانیکی قابل اعتمادی برای فیبرها فراهم کند و به کاهش تأثیر محیط خارجی بر فیبرها کمک کند. لوله شل با ترکیبات ضد آب غیرسمی و بی‌ضرر، مانند پمادهای مخصوص، پر شده است. این امر نه تنها از ورود رطوبت به فیبرها جلوگیری می‌کند، بلکه فشار خارجی را تا حدی بافر می‌کند و محافظت کلیدی برای فیبرها فراهم می‌کند.
طراحی عضو مرکزی با قدرت بالامرکز هسته کابل معمولاً یک عضو غیرفلزی مقاوم (اف آر پی) مانند پلاستیک تقویت‌شده با الیاف شیشه است. اف آر پی دارای استحکام بالا، وزن سبک و مقاومت خوبی در برابر خوردگی است که می‌تواند به طور مؤثر استحکام کششی کابل نوری را بهبود بخشد و تضمین کند که الیاف به دلیل کشش در حین نصب و استفاده، شکسته نخواهند شد.
ساختار رشته‌ای لوله‌های شللوله‌های شل (یا طناب‌های پرکننده) در اطراف عضو مرکزی مقاوم پیچیده شده‌اند تا یک هسته کابل دایره‌ای فشرده تشکیل دهند. این ساختار رشته‌ای می‌تواند ساختار کابل نوری را پایدارتر کرده و به بهبود عملکرد خمشی کابل نوری کمک کند، به طوری که کابل نوری می‌تواند در هنگام خم شدن از فیبرها بهتر محافظت کرده و تضعیف فیبر را کاهش دهد.

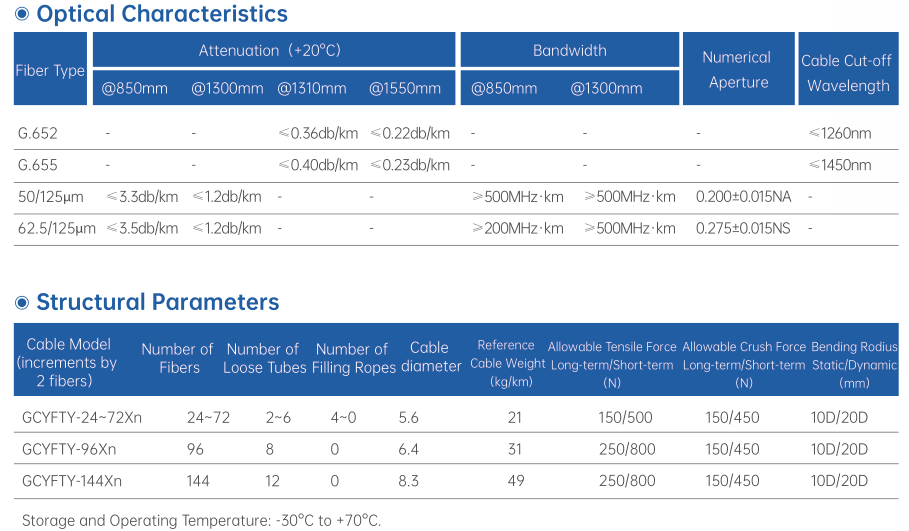

ویژگی‌های میراییویژگی‌های تضعیف کابل نوری جت به نوع فیبر مورد استفاده مربوط می‌شود. برای فیبر G.652، در طول موج 850 نانومتر، تضعیف عموماً ≤3.0dB/کیلومتر است؛ در طول موج 1300 نانومتر، تضعیف ≤1.0dB/کیلومتر است؛ در طول موج 1310 نانومتر، تضعیف ≤0.36dB/کیلومتر است؛ در طول موج 1550 نانومتر، تضعیف ≤0.22dB/کیلومتر است. برای فیبر G.655، در طول موج 1550 نانومتر، تضعیف عموماً ≤0.23dB/کیلومتر است. تضعیف کمتر به معنای اتلاف انرژی کمتر هنگام انتقال سیگنال‌های نوری در کابل نوری است که می‌تواند انتقال پایدار سیگنال را در فواصل طولانی‌تر تضمین کند.
ویژگی‌های پهنای باندپهنای باند کابل نوری جت به عواملی مانند پراکندگی بین وجهی و پراکندگی مواد فیبر مربوط می‌شود. برای فیبر چند حالته 50/125μm، در طول موج 850 نانومتر، پهنای باند ≥500MHz·کیلومتر است؛ در طول موج 1300 نانومتر، پهنای باند ≥1000MHz·کیلومتر است. برای فیبر چند حالته 62.5/125μm، در طول موج 850 نانومتر، پهنای باند ≥500MHz·کیلومتر است؛ در طول موج 1300 نانومتر، پهنای باند ≥600MHz·کیلومتر است. پهنای باند بزرگتر به کابل نوری اجازه می‌دهد تا اطلاعات بیشتری را منتقل کند و نیازهای انتقال داده پرسرعت مانند دسترسی به اینترنت و خدمات نظارت تصویری را برآورده سازد.
استحکام کششیکابل نوری جت عملکرد کششی بسیار خوبی دارد. استحکام کششی آن به طراحی ساختاری کابل نوری و عناصر تقویت‌کننده مورد استفاده مربوط می‌شود. به عنوان مثال، برای کابل نوری جت از نوع GYFXTY، وقتی تعداد فیبرها ۲ تا ۲۴ هسته باشد، قطر کابل نوری ۶ میلی‌متر و نیروی کششی مجاز بلندمدت ۱۰۰۰ نیوتن و نیروی کششی کوتاه‌مدت ۲۰۰۰ نیوتن است. با افزایش قطر کابل نوری، استحکام کششی نیز به همان نسبت افزایش می‌یابد. وقتی قطر کابل نوری ۷.۵ میلی‌متر باشد، نیروی کششی مجاز بلندمدت ۱۸۰۰ نیوتن و نیروی کششی کوتاه‌مدت ۳۵۰۰ نیوتن است. استحکام کششی خوب تضمین می‌کند که کابل نوری به دلیل کشش در حین نصب و استفاده، چه از طریق خط لوله، سربار یا دفن مستقیم، آسیبی به فیبرها وارد نکند.
مقاومت فشاریکابل نوری جت برای مقاومت در برابر فشار خارجی که ممکن است در حین نصب و استفاده با آن مواجه شود، باید از مقاومت فشاری خاصی برخوردار باشد. به عنوان مثال، برای کابل نوری جت از نوع جی‌اف‌ایکس‌تی، هنگامی که قطر کابل نوری 6.0 میلی‌متر تا 7.5 میلی‌متر باشد، نیروی خردشدگی مجاز در درازمدت 200 تا 250 نیوتن بر 100 متر و نیروی خردشدگی کوتاه‌مدت 400 تا 500 نیوتن بر 100 متر است. مقاومت فشاری کافی می‌تواند از آسیب دیدن الیاف در هنگام قرار گرفتن کابل نوری در معرض فشار خاک، اکستروژن سنگ یا سایر فشارهای خارجی جلوگیری کند و عملکرد طبیعی کابل نوری را تضمین کند.
محدوده دمای عملیاتیکابل نوری جت معمولاً دارای محدوده دمای عملیاتی وسیعی است، عموماً از -40℃ تا +70℃. این امر آن را قادر می‌سازد تا در شرایط آب و هوایی مختلف، چه در مناطق سرد شمالی و چه در مناطق گرم جنوبی، به طور عادی کار کند و می‌تواند عملکرد پایدار کابل نوری را تضمین کند و باعث افزایش تضعیف فیبر یا سایر تخریب‌های عملکرد به دلیل تغییرات دما نشود.
عملکرد ضد آبکابل نوری جت عملکرد ضد آب خوبی دارد. طراحی ساختاری مانند ترکیب ضد آب پر شده در لوله شل و نخ مسدود کننده آب در خارج از هسته کابل می‌تواند به طور موثری از ورود رطوبت به داخل کابل نوری جلوگیری کند. به طور کلی، لازم است که پس از غوطه‌ور شدن کابل نوری به مدت 24 ساعت در آب، تضعیف اضافی فیبر بیشتر از 0.1 دسی‌بل در کیلومتر نباشد، تا اطمینان حاصل شود که کابل نوری همچنان می‌تواند در محیط‌های مرطوب یا محیط‌های زیر آب به طور عادی کار کند.
مقاومت در برابر رطوبترطوبت باعث فرسودگی موادی مانند غلاف و تقویت‌کننده کابل نوری می‌شود و بر عمر مفید کابل نوری تأثیر می‌گذارد. مقاومت در برابر رطوبت کابل نوری جت معمولاً با میزان جذب آب غلاف اندازه‌گیری می‌شود که عموماً نباید بیش از 0.5٪ باشد، که به اطمینان از عدم تأثیر قابل توجه فرسایش رطوبت بر عملکرد کابل نوری در طول استفاده طولانی مدت کمک می‌کند.
به طور خلاصه، کابل نوری جت از عملکرد بسیار خوبی در طراحی ساختاری، ویژگی‌های نوری، خواص مکانیکی و سازگاری با محیط برخوردار است. طراحی ساختاری منحصر به فرد، خواص نوری و مکانیکی عالی و عملکرد خوب محیطی آن، آن را به انتخابی مهم در زمینه ارتباطات فیبر نوری تبدیل کرده و می‌تواند نیازهای محیط‌های ارتباطی پیچیده و سناریوهای کاربردی مختلف را برآورده کند. با توسعه مداوم فناوری ارتباطات، کابل نوری جت نقش مهم‌تری در ساخت شبکه‌های ارتباطی ایفا خواهد کرد.
توجه:
الف. پسوند ایکس ان در مدل، فیبر انتخاب شده را نشان می‌دهد.
نوع، برای جزئیات بیشتر به توضیح مدل فیبر یانگ تسه مراجعه کنید.
ب. ترتیب رنگ لوله شل و الیاف می‌تواند
در کروماتوگرام یافت شود.
ج. حداقل ضخامت غلاف پلی اتیلن
۱.۵ میلی‌متر
د. کابل نباید در محیط باز نگهداری شود.
بیش از 6 ماه استفاده شود، در غیر این صورت قرقره
ممکن است آسیب دیده باشد.
ه. این سند فقط برای مرجع است و نمی‌تواند
به عنوان ضمیمه قرارداد استفاده می‌شود. برای جزئیات بیشتر
اطلاعات محصول، لطفا با کارکنان فروش ما تماس بگیرید.
