الیاف دم ضد آب

در کاربردهای عملی، کابل نوری جی‌جی‌ای طیف وسیعی از کاربردها را داراست. در محیط‌های داخلی، این کابل انتخابی ایده‌آل برای سیستم‌های سیم‌کشی جامع است. چه اتصال نقاط اطلاعاتی متعدد در اماکن اداری باشد و چه نیاز به سیم‌کشی متراکم در داخل مراکز داده، کابل نوری جی‌جی‌ای با انعطاف‌پذیری خوب و عملکرد انتقال پایدار خود، می‌تواند به راحتی به انتقال داده کارآمد دست یابد.

توضیحات محصول

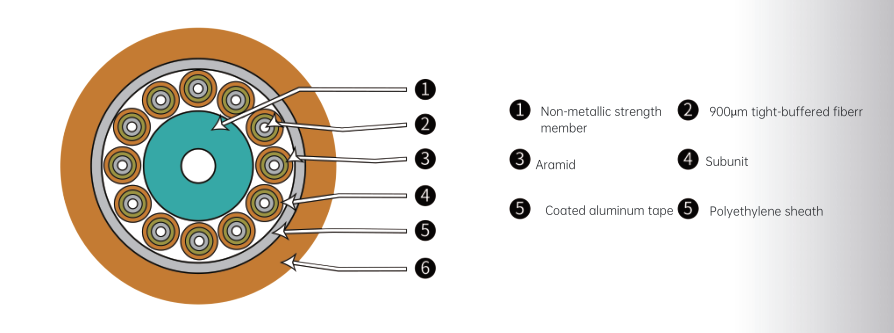

فیبر دم ضد آب از کابل نوری تک هسته ای (با فیبر نوری با بافر محکم 900 میکرومتر و استحکام آرامید) استفاده می کند

عضو) به عنوان زیر واحد، با هسته تقویت کننده مرکزی غیرفلزی. لایه‌های زیر واحد کابل به دور هسته تقویت کننده مرکزی پیچیده می‌شوند تا هسته کابل را تشکیل دهند. این هسته با یک لایه فویل آلومینیومی ضد رطوبت پیچیده شده و در نهایت با یک لایه غلاف پلی اتیلن اکسترود می‌شود.

ویژگی محصول

هسته تقویت‌شده غیرفلزی، کابل نوری را قادر می‌سازد تا نیروهای کششی بیشتری را تحمل کند.

◆ نوار آلومینیومی خواص ضد رطوبت بسیار خوبی دارد.

◆ جنس غلاف بیرونی، مقاومت در برابر خوردگی، ضد آب بودن، مقاومت در برابر شعله و سازگاری با محیط زیست را ارائه می‌دهد.

کاربردهای محصول

• کابل کشی جامع داخلی

• اتصال تجهیزات توزیع کابل نوری فضای باز به فضای داخلی

طول تحویل

طول پیشنهادی: ۲۰۰۰ متر؛ طول‌های دیگر نیز بنا به نیاز مشتری قابل ارائه است.

ویژگی‌های پارامتری دم‌اسبی‌های ضد آب جی‌جی‌ای

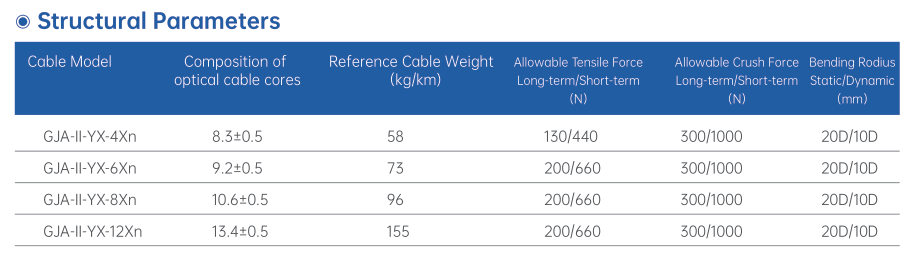

• ویژگی‌های پارامتر ساختاری:

• ساختار رشته‌ایاین کابل نوری از ساختار کابل نوری رشته‌ای استفاده می‌کند که در آن یک کابل نوری تک هسته‌ای (فیبر نوری بافر شده Φ900 میکرومتر، عنصر تقویت‌کننده آرامید) به عنوان زیر واحد، به دور یک هسته تقویت‌کننده مرکزی غیرفلزی رشته‌ای شده تا هسته کابل را تشکیل دهد. این ساختار باعث می‌شود که فیبرهای نوری داخل کابل نوری به خوبی محافظت شوند و همچنین به بهبود انعطاف‌پذیری و مقاومت کششی کابل نوری کمک می‌کند. به عنوان مثال، در فرآیند نصب، ساختار رشته‌ای می‌تواند با محیط‌های خمشی مختلف بهتر سازگار شود و آسیب به فیبرهای نوری را کاهش دهد.

• هسته تقویت کننده مرکزی غیرفلزییک هسته تقویت‌کننده مرکزی غیرفلزی، مانند پلاستیک تقویت‌شده با فیبر (اف آر پی)، استفاده می‌شود که به کابل نوری اجازه می‌دهد تنش بیشتری را تحمل کند. در مقایسه با هسته‌های تقویت‌کننده فلزی، هسته‌های تقویت‌کننده غیرفلزی مزایای وزن سبک، عدم رسانایی و ضد تداخل الکترومغناطیسی را دارند که آنها را برای مواردی که نیاز به سازگاری الکترومغناطیسی بالایی دارند، مانند اتاق‌های تجهیزات ارتباطی داخلی، مناسب می‌کند.

• نوار آلومینیومی - لایه ضد رطوبتهسته کابل با یک لایه ضد رطوبت نوار آلومینیومی پیچیده شده است. نوار آلومینیومی عملکرد ضد رطوبت خوبی دارد که می‌تواند به طور موثر از ورود رطوبت به داخل کابل نوری جلوگیری کند، فیبرهای نوری را از فرسایش رطوبت محافظت کند و در نتیجه عملکرد انتقال پایدار فیبرهای نوری را تضمین کند.

• غلاف پلی اتیلن: بیرونی‌ترین لایه با یک غلاف پلی‌اتیلن (پی ای) اکسترود شده است. این غلاف دارای مزایای مقاومت در برابر خوردگی، ضد آب بودن و محافظت در برابر اشعه ماوراء بنفش است و می‌تواند با شرایط محیطی مختلف از فضای باز تا داخلی سازگار شود و عمر مفید کابل نوری را افزایش دهد. به عنوان مثال، در محیط‌های خارجی، غلاف پی ای می‌تواند در برابر اشعه ماوراء بنفش مقاومت کند و از کهنه شدن کابل نوری جلوگیری کند. در محیط‌های داخلی، همچنین می‌تواند نقش خاصی در جلوگیری از رطوبت و محافظت ایفا کند.

• پارامترهای ابعاد هندسی:

• تعداد هسته‌های مختلف با قطرهای مختلف مطابقت دارد: با افزایش تعداد هسته‌ها، قطر کابل نوری نیز به همان نسبت افزایش می‌یابد. به عنوان مثال، قطر کابل نوری نوع جی‌جی‌ای - دوم - وای ایکس - 4Xn برابر با 8.3±0.5 میلی‌متر، نوع جی‌جی‌ای - دوم - وای ایکس - 6Xn برابر با 9.2±0.5 میلی‌متر، نوع جی‌جی‌ای - دوم - وای ایکس - 8Xn برابر با 10.6±0.5 میلی‌متر و نوع جی‌جی‌ای - دوم - وای ایکس - 12Xn برابر با 13.4±0.5 میلی‌متر است. این طراحی اندازه برای پاسخگویی به نیازهای تعداد مختلف فیبر نوری و در عین حال تضمین خواص مکانیکی و راحتی ساخت کابل نوری است.

• دقت ابعادی بالا: تلرانس قطر کابل نوری در محدوده ±0.5 میلی‌متر کنترل می‌شود و ثبات و پایداری کابل نوری را در طول تولید تضمین می‌کند که این امر منجر به اتصال و همکاری با سایر تجهیزات ارتباطی می‌شود.

• ویژگی‌های پارامتر وزن:

• وزن مربوط به تعداد هستهوزن مرجع کابل نوری با افزایش تعداد هسته‌ها افزایش می‌یابد. به عنوان مثال، وزن مرجع کابل نوری نوع جی‌جی‌ای - دوم - وای ایکس - 4Xn برابر با 58 کیلوگرم بر کیلومتر، نوع جی‌جی‌ای - دوم - وای ایکس - 6Xn برابر با 73 کیلوگرم بر کیلومتر، نوع جی‌جی‌ای - دوم - وای ایکس - 8Xn برابر با 96 کیلوگرم بر کیلومتر و نوع جی‌جی‌ای - دوم - وای ایکس - 12Xn برابر با 155 کیلوگرم بر کیلومتر است. وزن سبک، حمل و نقل و ساخت کابل نوری را راحت‌تر می‌کند و باعث کاهش شدت کار و هزینه‌های ساخت می‌شود.

• پارامترهای عملکرد مکانیکی:

• نیروی کششی مجازنیروی کششی مجاز مشخصی دارد. نیروی کششی مجاز بلندمدت از ۱۳۰ نیوتن تا ۲۰۰ نیوتن و نیروی کششی مجاز کوتاه‌مدت از ۴۴۰ نیوتن تا ۶۶۰ نیوتن متغیر است. به عنوان مثال، نیروی کششی مجاز بلندمدت کابل نوری نوع جی‌جی‌ای-دوم-وای ایکس-4Xn برابر با ۱۳۰ نیوتن و نیروی کششی مجاز کوتاه‌مدت ۴۴۰ نیوتن است؛ در حالی که نیروی کششی مجاز بلندمدت کابل‌های نوری نوع جی‌جی‌ای-دوم-وای ایکس-6Xn، جی‌جی‌ای-دوم-وای ایکس-8Xn و جی‌جی‌ای-دوم-وای ایکس-12Xn برابر با ۲۰۰ نیوتن و نیروی کششی مجاز کوتاه‌مدت ۶۶۰ نیوتن است. این امر تضمین می‌کند که کابل نوری می‌تواند در طول نصب و استفاده، کشش خاصی را بدون آسیب تحمل کند.

• نیروی خردایش مجازنیروی لهیدگی مجاز بلندمدت 300 نیوتن بر 100 میلی‌متر و نیروی لهیدگی مجاز کوتاه‌مدت 1000 نیوتن بر 100 میلی‌متر است. این توانایی مقاومت در برابر نیروی لهیدگی، کابل نوری را قادر می‌سازد تا از فیبرهای نوری داخلی در برابر آسیب هنگام اکستروژن خارجی محافظت کند و عملکرد عادی ارتباط را تضمین نماید.

• شعاع خمششعاع خمش دینامیکی 20D (D قطر کابل نوری) و شعاع خمش استاتیک 10D است. به عنوان مثال، برای کابل نوری نوع جی‌جی‌ای - دوم - وای ایکس - 12Xn با قطر 13.4 میلی‌متر، شعاع خمش دینامیکی آن 20×13.4 = 268 میلی‌متر و شعاع خمش استاتیک 10×13.4 = 134 میلی‌متر است. نیاز به شعاع خمش کوچک، امکان قرار دادن و خم شدن کابل نوری را در فضاهای نسبتاً باریک فراهم می‌کند و انعطاف‌پذیری سناریوهای کاربردی آن را افزایش می‌دهد.

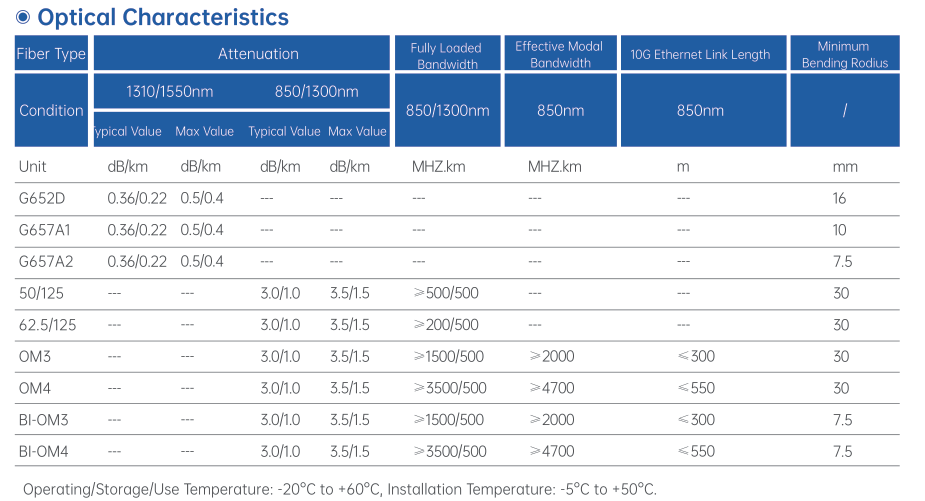

• پارامتر مشخصه نوری:

• انواع فیبر چندگانه موجود استاین دستگاه از انواع مختلف فیبر مانند G652D، G657A1، G657A2، 50/125، 62.5/125، او ام۳، OM4، هوش تجاری-او ام۳، هوش تجاری-OM4 و غیره پشتیبانی می‌کند. انواع مختلف فیبر دارای ویژگی‌های متفاوتی مانند تضعیف و پهنای باند هستند تا نیازهای نرخ‌ها و فواصل ارتباطی مختلف را برآورده کنند. به عنوان مثال، تضعیف فیبر G652D در طول موج‌های 1310 نانومتر و 1550 نانومتر به ترتیب 0.36 دسی‌بل بر کیلومتر و 0.22 دسی‌بل بر کیلومتر است که برای انتقال ارتباطات عمومی مناسب است. در حالی که پهنای باند مؤثر فیبر OM4 در طول موج 850 نانومتر ≥3500 مگاهرتز بر کیلومتر است که می‌تواند از نرخ‌های ارتباطی بالاتر پشتیبانی کند و برای سناریوهای ارتباطی پرسرعت مانند مراکز داده مناسب است.

• ویژگی‌های میراییانواع مختلف فیبر در طول موج‌های مختلف، تضعیف‌های متفاوتی دارند، اما به طور کلی، همه آنها دارای ویژگی‌های تضعیف پایینی هستند که می‌تواند پایداری و قابلیت اطمینان سیگنال‌های نوری را در طول انتقال در مسافت‌های طولانی تضمین کند. به عنوان مثال، تضعیف فیبرهای G657A1 و G657A2 در طول موج‌های 1310 نانومتر و 1550 نانومتر مشابه فیبر G652D است که به ترتیب 0.36 دسی‌بل بر کیلومتر و 0.22 دسی‌بل بر کیلومتر است و آنها را قادر می‌سازد تا در مواقعی که نیاز به عملکرد خمشی بالا است، عملکرد انتقال خوبی را حفظ کنند.

• ویژگی‌های پهنای باندبرای فیبرهای چند حالته، مانند 50/125، 62.5/125، او ام۳، OM4 و غیره، پهنای باند تزریق کامل و پهنای باند مؤثر مودال متفاوتی دارند. به عنوان مثال، پهنای باند تزریق کامل فیبر چند حالته 50/125 در طول موج‌های 850 نانومتر و 1300 نانومتر به ترتیب 3.0 گیگاهرتز بر کیلومتر و 1.0 گیگاهرتز بر کیلومتر است و پهنای باند مؤثر مودال به ترتیب ≥500 مگاهرتز بر کیلومتر و ≥500 مگاهرتز بر کیلومتر است که می‌تواند نیازهای انتقال اترنت را با نرخ‌های مختلف برآورده کند.

• پارامترهای سازگاری با محیط زیست:

• محدوده دمای عملیاتیمحدوده دمایی برای حمل و نقل، نگهداری و استفاده از -20℃ تا +60℃ و محدوده دمایی نصب از -5℃ تا +50℃ است. محدوده دمایی وسیع، پیگتیل‌های ضد آب جی‌جی‌ای را قادر می‌سازد تا با تغییرات دمای محیط در مناطق و فصول مختلف سازگار شوند و می‌توانند به طور معمول در مناطق سردسیر و گرمسیر مورد استفاده قرار گیرند.

ویژگی‌های پارامترهای ارزیابی ریسک سیستم بر اساس تحلیل جفت مجموعه تعمیم‌یافته (جی‌جی‌ای)

• توانایی مدیریت سیستم‌های پیچیده:

• سازگاری غیرخطیروش جی‌جی‌ای می‌تواند مدل‌های دینامیک سیستم غیرخطی، متغیر با زمان و پیچیده را مدیریت کند. در ارزیابی ریسک واقعی سیستم‌ها، بسیاری از سیستم‌ها ویژگی‌های غیرخطی نشان می‌دهند. به عنوان مثال، سیستم‌های واکنش شیمیایی در برخی از فرآیندهای تولید مواد شیمیایی روابط خطی غیر ساده‌ای بین پارامترهای خود دارند. روش جی‌جی‌ای می‌تواند این رابطه غیرخطی پیچیده را با ساخت یک ماتریس جفتی مجموعه تعمیم‌یافته توصیف کند و در نتیجه ریسک سیستم را با دقت بیشتری ارزیابی کند.

• پردازش پویاروش جی‌جی‌ای همچنین سازگاری خوبی با سیستم‌های متغیر با زمان دارد. به عنوان مثال، در سیستم‌های قدرت، ریسک سیستم با تغییر بار و فرسودگی تجهیزات به صورت پویا تغییر می‌کند. روش جی‌جی‌ای می‌تواند با به‌روزرسانی داده‌ها در زمان واقعی و تنظیم پارامترها، ریسک پویای سیستم را ارزیابی کند.

• ویژگی‌های استحکامروش جی‌جی‌ای در برابر داده‌های نویز و پارامترهای غیر گاوسی مقاومت خوبی دارد. در فرآیند جمع‌آوری داده‌های واقعی، اغلب توسط نویزهای مختلف مختل می‌شود و توزیع داده‌ها ممکن است با توزیع گاوسی مطابقت نداشته باشد. روش جی‌جی‌ای می‌تواند تا حدی تأثیر نویز را سرکوب کند و حتی اگر خطا یا تداخل نویز در فرآیند تخمین پارامتر وجود داشته باشد، می‌تواند پایداری سیستم را حفظ کرده و نتایج ارزیابی ریسک سیستم نسبتاً دقیقی ارائه دهد. به عنوان مثال، هنگام تجزیه و تحلیل داده‌های خطای برخی از تجهیزات صنعتی، داده‌ها ممکن است نویزهایی مانند خطاهای اندازه‌گیری داشته باشند، اما روش جی‌جی‌ای همچنان می‌تواند به طور مؤثر اطلاعات مشخصه را از داده‌ها استخراج کرده و ریسک تجهیزات را ارزیابی کند.

• ویژگی‌های تفسیرپذیریروش جی‌جی‌ای ریسک سیستم را با ساخت یک ماتریس جفتی مجموعه تعمیم‌یافته توصیف می‌کند و این ساختار ماتریسی تفسیر مدل را ساده و واضح می‌سازد. در عین حال، با محاسبه مقادیر ویژه و بردارهای ویژه، می‌توانیم به طور شهودی عوامل کلیدی و خطرات بالقوه سیستم را درک کنیم. به عنوان مثال، هنگام ارزیابی ریسک شبکه انتقال و توزیع گاز طبیعی یک شهر با استفاده از روش جی‌جی‌ای، ماتریس جفتی مجموعه تعمیم‌یافته به دست آمده می‌تواند به وضوح رابطه بین عوامل ریسک مختلف را نشان دهد و عواملی که مربوط به بردارهای ویژه با مقادیر ویژه بزرگتر هستند، اغلب عوامل کلیدی مؤثر بر ریسک شبکه، مانند خوردگی خط لوله و آسیب شخص ثالث هستند که برای مدیران مناسب است تا اقدامات هدفمندی را برای کاهش خطرات انجام دهند.

• ویژگی‌های انعطاف‌پذیریروش جی‌جی‌ای را می‌توان در انواع مختلفی از سیستم‌ها، از جمله سیستم‌های خطی، غیرخطی، متغیر با زمان و فازی، به کار برد. این امر باعث می‌شود که این روش بسیار سازگار باشد و بتواند نیازهای ارزیابی ریسک سیستم را در زمینه‌ها و سناریوهای مختلف برآورده کند. به عنوان مثال، در زمینه ایمنی ترافیک، می‌توان از آن برای ارزیابی ریسک تصادفات جاده‌ای استفاده کرد؛ در زمینه علوم محیطی، می‌توان از آن برای ارزیابی ریسک حوادث آلودگی محیط زیست استفاده کرد.

• ویژگی‌های پیچیدگی محاسباتیدر مقایسه با سایر روش‌های ارزیابی، مانند روش شاخص آسیب‌پذیری و روش ماتریس ریسک، روش جی‌جی‌ای از نظر محاسباتی نسبتاً پیچیده است. این روش نیاز به ساخت یک ماتریس جفتی مجموعه تعمیم‌یافته و محاسبه مقادیر ویژه و بردارهای ویژه دارد که ممکن است هزینه و زمان محاسبه را برای سیستم‌های بزرگ یا سناریوهای ارزیابی با الزامات زمان واقعی بالا افزایش دهد. به عنوان مثال، هنگام انجام ارزیابی ریسک زمان واقعی یک سیستم صنعتی بزرگ و پیچیده، مقدار محاسبه روش جی‌جی‌ای ممکن است زیاد باشد و به تجهیزات محاسباتی با کارایی بالا برای پشتیبانی نیاز داشته باشد.

• ویژگی‌های حساسیت پارامترعملکرد روش جی‌جی‌ای به شدت تحت تأثیر مقادیر ویژه و بردارهای ویژه ماتریس جفت مجموعه تعمیم‌یافته قرار دارد. تغییر این پارامترها ممکن است منجر به انحرافات قابل توجهی در نتایج ارزیابی شود. بنابراین، هنگام استفاده از روش جی‌جی‌ای، انتخاب دقیق پارامترها و انجام تنظیمات منطقی ضروری است. به عنوان مثال، در سناریوهای کاربردی مختلف، تعیین پارامترهای مناسب با توجه به ویژگی‌های خاص داده‌ها و ویژگی‌های سیستم برای اطمینان از دقت نتایج ارزیابی ضروری است.

• ویژگی‌های وابستگی داده‌هاروش جی‌جی‌ای به دقت تخمین پارامتر متکی است، بنابراین الزامات بالایی برای کیفیت و کمیت داده‌ها دارد. اگر داده‌ها مغرضانه، ناقص یا نادرست باشند، ممکن است بر نتایج تخمین پارامتر تأثیر بگذارند و در نتیجه منجر به خطا در نتایج ارزیابی شوند. به عنوان مثال، هنگام انجام ارزیابی ریسک سیستم، اگر داده‌های خطای جمع‌آوری‌شده ناقص یا نادرست باشند، نتایج ارزیابی ریسک به‌دست‌آمده با روش جی‌جی‌ای ممکن است غیرقابل اعتماد باشند.
